超声波流量计安装位置及要求
2022-07-13
一、超声波流量计安装特点
超声波流量计的安装在所有流量计的安装中是较简单便捷的，只要选择一个合适的测量点，把测量点处的管道参数输入到流量计中，然后把探头捆绑在管道上即可。
超声波流量计利用了低电压、多脉冲时差原理，采用高精度和超稳定的双平衡信号差分发射、差分接收数字检测技术来测量顺流和逆流方向的声波传输时间，根据时差计算出流速。具有稳定性好、零点漂移小、测量精度高，量程比宽抗干扰性强等特点。
二、超声波流量计安装位置选择

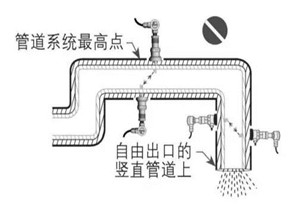

1、要选择充满流体的管段，如管路的垂直部分或充满流体的水平管段。
2、测量点要选择距上游10 倍直径，下游5 倍直径以内均匀直管段,没有任何阀门等干扰。
3、要保证测量点处的温度在可工作范围以内。
4、应充分考虑管内壁结垢状况，尽量选择无结垢的管段进行测量。实在不能满足时，需把结垢考虑为衬里以求较好的测量精度。
5、选择管材均匀密致，易于超声波传输的管段。
三、初始安装必须要遵循以下9点
1、测量管道比较老旧的工矿，尽量不要使用2声层（V法）安装传感器，应选用1声层（Z法），这样的安装方法，对超声波流量计的流量传感器发出的超声波，很容易被对测的流量传感器接收，而超声波流量计主机的信号强度得到保证，并能保证高精度的测量值。
2、在测量新管道时，当遇到有油漆或渡锌管道的时候，可以用粗纱先处理管道表面，然后再用细纱继续处理，这样保证超声波流量计的流量传感器安装点光滑、平整，超声波流量计的流量探头可以良好的与所测量管道外壁接触。
3、当管道是竖直向上的走向时，如果管道内的流体是自下向上流的，可以测量，如果液体是自上而下的流，这个管道是不适合做流量数据采集的。
4、另外在对某管道进行流量数据采集前，一定要自己去测量管道的外周长（用卷尺）、壁厚（用测厚仪）、管道外壁的温度（表面温度测量仪）等。
5、除去安装段内保温层和保护层，并把换能器按装处的壁面打磨干净。避免局部凹陷，凸出物修平，漆锈层磨净。
6、对于垂直设置的管道，若为单声道传播时间法仪表，传感器的安装位置应尽可能在上游弯管的弯轴平面内，以获得弯管流场畸变后较接近的平均值。
7、超声波流量计的传感器安装处和管壁反射处必须避开接口和焊缝。
8、超声波流量计的传感嘎啦安装处的管道衬里和垢层不能太厚。衬里、锈层与管壁间不能有间隙。对于锈蚀严重的管道，可用手锤震击管壁，以震掉壁上的锈层，保证声波正常传播。但必须注意防止击出凹坑。
9、传感器工作面与管壁之间保持有足够的耦合剂，不能有空气和固体颗粒，以保证耦合良好。
四、安装技巧
选择安装管段对测试精度影响很大，所选管段应避开干扰和涡流这两种对测量精度影响较大的情况，一般选择管段应满足下列条：
1、避免在水泵、大功率电台、变频，即有强磁场和震动干扰处安装机器；
2、选择管材应均匀致密，易于超声波传输的管段；

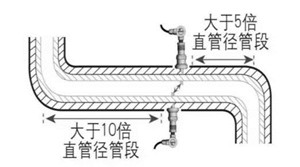

3、要有足够长的直管段，安装点上游直管段必须要大于10D（注：D=直径），下游要大于5D图2所示；
4、安装点上游距水泵应有30D距离；
5、流体应充满管道；
6、管道周围要有足够的空间便于现场人员操作。
五、安装之后的3点要求
1、零流量的检查
当管道液体静止，而且周围无强磁场干扰、无强烈震动的情况下，表头显示为零，此时自动设置零点，消除零点飘移，运行时须做小信号切除，通常可流量小于满程流量的5%，自动切除。同时零点也可通过菜单进行调整。
2、仪表面板键盘操作
启动仪表运行前，首先要对参数进行有效设置，例如，使用单位制、安装方式、管道直径、管道壁厚、管道材料、管道粗糙度、流体类型、两探头间距、流速单位、较小速度、较大速度等。只有所有参数输入正确，仪表方可正确显示实际流量值
3、流量计的定期校验
为了保证流量计的准确度，我们进行定期的校验，通常我们采用更高精度的便携式流量计进行直接对比，利用所测数据进行计算:误差=(测量值-标准值)/标准值，利用计算的相对误差，修正系数，使得测量误差满足±2%的误差，即可满足计量要求。该操作简单方便，可有效提高计量的准确度。
六、安装建议
确定探头位置之后，在两个安装点±100mm范围内，使用角磨砂轮机、锉、砂纸等工具将管道打磨至光亮平滑无蚀坑。
以上是湖北福贵自动化技术股份有限公司小编福贵工业为大家整理的超声波流量计安装位置及要求相关资料，有关更多的超声波流量计知识请继续关注
https://www.fuguiauto.com/pkang.php
