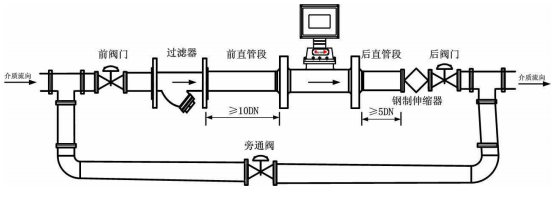

一、气体超声波流量计安装位置

二、气体超声波流量计安装注意事项

1、在安装超声气体流量计时，应避免选择如下地点：

（1）温度：环境温度超出-25℃~ +55℃（超出该范围需在订货时特殊声明），相对湿度超过90%的地方。

（2）振动：有强振动源和可能引起信号处理单元及超声换能器等部件发生共振的地方。

（3） 电气噪声：附近有较强电磁或电子干扰的地方。

2、单向流情况下，超声流量计前直管段的长度至少要求10 倍的公称通径(DN)，后直管段长度至少要求5 倍的公称通径(DN)。双向流情况下，超声流量计的前后直管段的长度至少要求10 倍的公称通径(DN)。

3、配套直管段的内径要求与流量计表体的内径偏差控制在1%以内，两边的连接法兰应与直管段的中心轴垂直，安装时注意保持与流量计表体的同轴性。注意：应采用有定位环的法兰密封垫，以避免其突入管道可能会造成对速度分布剖面干扰。

4、流量计表体应尽量保持水平安装，不推荐垂直安装，以防止换能器安装孔的空腔积水，影响超声波的传输（若气质干燥则无影响），降低测量准确度。

5、在气体介质较脏的场合，可在流量计的上游以不影响被测气体流场的位置安装效果良好的气体过滤器。

6、严禁带流量计焊接管道法兰，建议做短节辅助焊接管道法兰，以保证表个体整体受力情况。安装流量计前要将管道内部清理干净。

7、为了便于维修维护，不影响正常的使用，建议设置旁通。

8、流量计安装在室外使用时，建议加配防护罩，以免雨水浸入和烈日曝晒而影响流量计使用寿命。

9、流量计需可靠接地，但不得与强电系统地线共用。
