盘点如何对超声波流量计传感器进行安装

如何对超声波流量计传感器进行安装？这个问题很近困扰了不少在调试传感器的人，虽说安装有说明书。但是还是有不少人犯了错误。其中很为代表性的是超声波流量计传感器的安装位置选择上常常不狗精细而无法正常使用传感器，

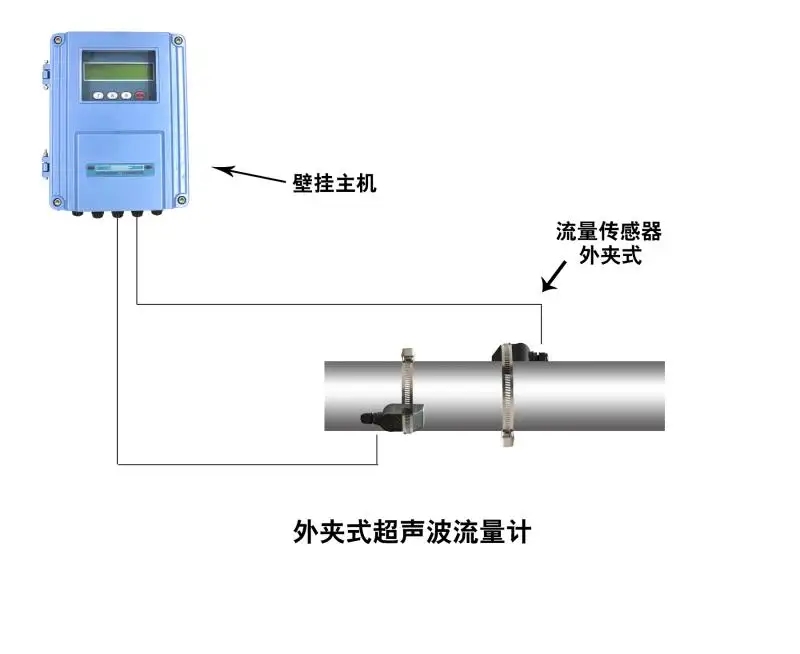

超声波流量计传感器流量仪表的计量器具，优点很多，应用也比较广泛，装置时需将管外壁的拟装置位置打磨光滑后用耦合剂将传感器（探头）贴于管外壁再用专用夹紧装置固定。该方式能方便地在管外进行水流量测量，也适合便携式。缺点是易因耦合剂的处置不当引起信号接收状态恶变而影响测量的稳定性。

两种常用2种安装方式：

超声波流量计传感器的安装方式有Z、V方式。

V方式安装

V式安装是标准的安装方法，可测管径范围为25mm—400mm。安装传感器时须注意上下游两传感器水平对齐，使其中心连线与输水管道轴线水平一致。

Z方式安装

Z式安装一般适用于输水管道粗或水介质不很洁净或管道内壁有水垢而使“V”式安装信号失真状况。一般说来，300mm以上管径的输水管道选用“Z”式安装较适宜，“Z”式安装的可测管径范围通常在100mm—600mm。安装传感器时须注意上下游两传感器与输水管道轴线在同一平面内，且上游传感器在低位、上游传感器在高位。

一般选择两个传感器管轴在输水管道的管轴水平方向上或与管轴水平面成45度夹角。

超声波流量计传感器安装不规范会导致读数不稳定变化剧烈，读数不准确，误差大等现象。所以，对于新手来说安装很好严格参照说明书和以上安装方式。
